穩壓二極管的檢測及注意事項分享!

2022-12-28 13:45:25

  穩壓二極管是一種硅材料制成的面接觸型晶體二極管,簡稱穩壓管。此二極管是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件。深耕電子元器件行業18年的,新邦微小編今天跟大家分享穩壓二極管的檢測和注意事項。


  一、 穩壓二極管檢測


  1. 正負電極的區別從外觀上看,金屬封裝的穩壓二極管的正端是平面的,負端是半圓形的。印有彩色標記的塑料密封穩壓二極管一端為負極,另一端為正極。對于標記不清晰的穩壓二極管,也可以用萬用表確定其極性。測量方法與普通二極管相同,即使用萬用表R×1k檔,將兩個探針連接到穩壓二極管的兩個電極上,測量一個結果,然后交換兩個探針進行測量。在兩次測量中,當電阻較小時,黑色探針連接到電壓調節器二極管的正極,紅色探針連接到調壓器二極管的負極。如果測得的穩壓二極管的正向和反向電阻非常小或無窮大,則表明二極管已損壞或開路損壞。

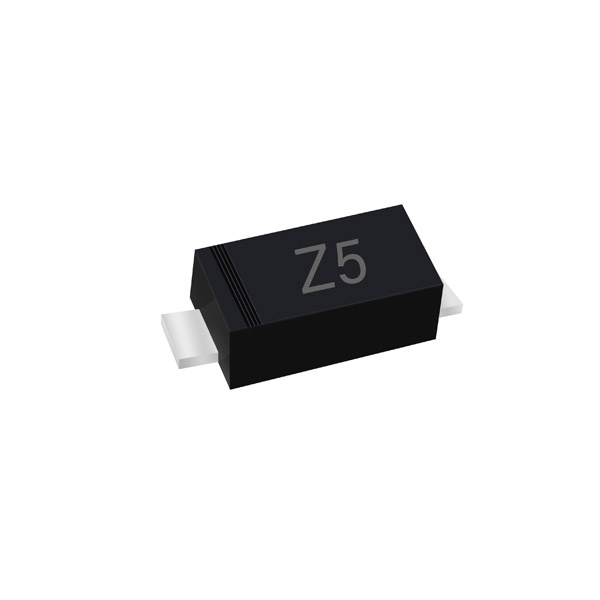

穩壓二極管

  2.穩壓值由0~30V連續可調直流電源測量。對于13V以下的穩壓二極管,穩壓電源的輸出電壓可以調整到15V。電源的正極與1.5kΩ限流電阻器串聯后連接到穩壓二極管的負極。電源的負極連接到穩壓二極管的正極。用萬用表測量穩壓二極管兩端的電壓值。測量的讀數是穩壓二極管的穩壓值。如果穩壓二極管的穩壓值高于15V,則將穩壓電源調整到20V以上。低于1000V的高阻表也可用于為穩壓二極管提供測試電源。方法如下:將兆歐表的正端連接到調節器二極管的負端,在兆歐表負端連接到調壓器二極管的正端后,根據需要以恒定速度搖動兆歐表手柄,并使用萬用表檢測調節器二極管兩端的電壓值(萬用表的電壓范圍應根據穩定的電壓值確定)。當萬用表的指示電壓穩定時,該電壓值為調節器二極管的穩定電壓值。如果電壓調節器二極管的穩定電壓值高或低,則表明二極管不穩定。


  二、 穩壓二極管注意事項


  1. 所選穩壓二極管應滿足應用電路中主要參數的要求。穩壓二極管的穩定電壓值應與應用電路的參考電壓值相同,穩壓二極管最大穩定電流應比應用電路的最大負載電流高約50%。


  2.穩壓二極管的選擇:穩壓二極管一般用作穩壓電源中的參考電壓源,或用作過電壓保護電路中的保護穩壓管電極。


  3.具有相同穩定電壓值的高耗散功率穩壓二極管可以用來代替低耗散功率穩壓二極管,但低耗散功率的穩壓二極管不能用來代替高耗散功率的穩壓二極管。例如,可以用1W和6.2V穩壓二極管代替0.5W和6.2V的穩壓二極管。


  4.如果穩壓二極管損壞,應更換為相同型號或相同電氣參數的穩壓二極管。

穩壓二極管
